Rx是電阻,在電路圖里有很多電阻,按序號排,R1,R2...
Cx是無極性電容,電源輸入端抗干擾電容
IC集成電路模塊
Ux是IC(集成電路元件)
Kx是不同廠商的元件庫定義不同
Tx是測試點(工廠測試用)
Spk1是Speaker(蜂鳴器,喇叭)
Qx是三極管
Jx是Jack(比如Audio Jack)
Y1不同廠商的元件庫定義不同
此外,還有CEx-電解電容,CNx-排容(好幾個電容在一起),RNx-排阻,CONx-連接器,Dx-Diode(二極管),Hx-孔,JPx-Jumper,Lx-電感/磁珠,LEDx-發光二極管,Xx-晶振。
各個廠商都有自己的元件庫,畫電路圖時的元件都從庫里抓來的(大廠),對于一些不常見的,比如CON,JP,各個廠商的定義也會有所不同
R(電阻)
FS(保險管)
RTH(熱敏電阻)
CY(Y電容:高壓陶瓷電容,安規)
CX(X電容:高壓薄膜電容,安規)
D(二極管)
C(電容)
Q(晶體管)
ZD(穩壓二極管)
T(變壓器)
U(IC芯片)
J(跳線)
VR(可調電阻)
W穩壓管
K 開關類
Y晶振

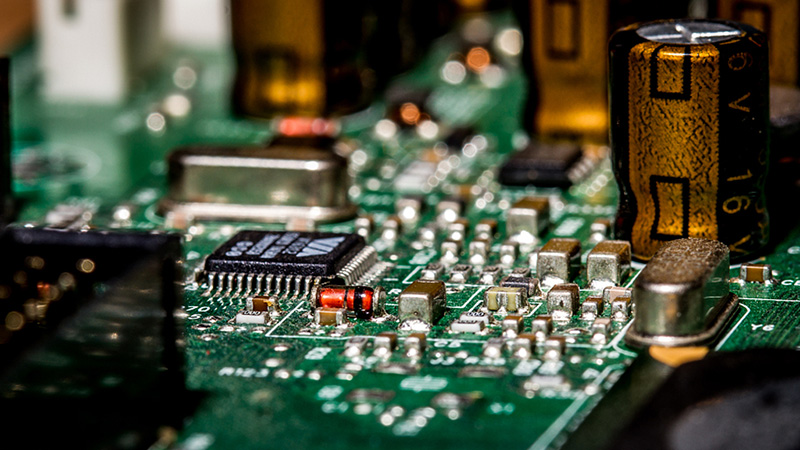

電路板上常常見到R107、C118、Q102、D202等編號,一般情況下,第一個字母標識器件類別,比如R代表電阻器,C代表電容器,D表示二極管、Q表示三級管等;第二個是數字,表示電路功能編號,如“1”表示主板電路,“2”表示電源電路等等,這是由電路設計者自行確定的;第三、四位表示該器件在該電路板上同類器件的序號。
R117:主板上的電阻,序號為17。
T101:主板上的變壓器。
SW102:開關
LED101:發光二極管
LAMP:(指示)燈
Q104(E,B,C):晶體三極管,E:發射極,B:基極,C:集電極
EG:“R117是電阻的話,兩端用萬用表測的話應該是通的吧”,在電路板上直接測量電阻是不科學的,測量結果會比實際值小,甚至小的多,好焊出一條引線再作測量。
